Elektrownia DC 48V 6.37 kWp do magazynu energii

Elektrownia DC 48V 6,37 kWp do magazynu energii została zaprojektowana do efektywnego ładowania magazynów energii ESS lub instalacji akumulatorowych 48V. Osiąga maksymalną wydajność prądową na poziomie 100A przy napięciu 48V, co sprawia, że jest idealnym rozwiązaniem do zasilania wymagających systemów energetycznych. Minimalne wymagania dla akumulatorów to LiFePO4 200Ah lub GEL/AGM 500Ah przy napięciu 48V. Należy pamiętać, że zestaw nie zawiera akumulatora, co umożliwia elastyczny wybór odpowiedniego magazynu energii. Istnieje także możliwość komunikacji z magazynem energii poprzez dodatkowy przewód Ve.Direct, który można dokupić oddzielnie.

Stabilne napięcie 12V dla urządzeń mobilnych

System oferuje niezawodne napięcie 12V prądu stałego, które pozwala na zasilanie różnorodnych urządzeń elektronicznych. Możesz używać go do ładowania telefonów, laptopów czy tabletów, o ile posiadasz kompatybilną ładowarkę. Zestaw jest szczególnie przydatny w mobilnych zastosowaniach, takich jak zasilanie turystyczne, gdzie dostęp do standardowej sieci elektrycznej może być ograniczony.

Samodzielny montaż i łatwość instalacji

Produkt został zaprojektowany tak, aby jego montaż był prosty i intuicyjny. W zestawie znajdziesz szczegółową instrukcję obsługi oraz schemat montażu, co ułatwia proces instalacji, nawet dla osób bez specjalistycznej wiedzy technicznej. Wszystkie przewody są fabrycznie przygotowane, więc do instalacji wystarczy jedynie śrubokręt i klucz oczkowy, bez potrzeby dokupowania dodatkowych narzędzi.

Zaawansowany regulator ładowania MPPT

System wyposażony jest w regulator ładowania MPPT, który automatycznie dostosowuje się do aktualnych warunków nasłonecznienia, aby maksymalnie zwiększyć efektywność pracy. Dzięki precyzyjnemu pomiarowi prądu i napięcia, system jest w stanie pracować nawet w warunkach słabego nasłonecznienia, takich jak wschód, zachód słońca czy półcień. W porównaniu do tradycyjnych regulatorów PWM, technologia MPPT pozwala na uzyskanie do 25% lepszej wydajności.

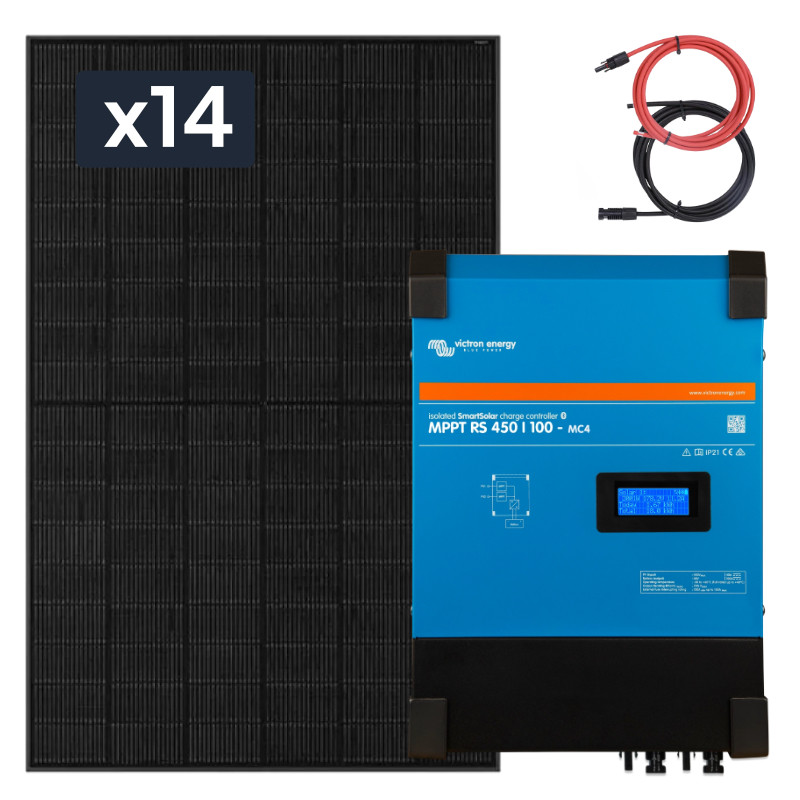

Mocny zestaw solarny – 14x 455W paneli i regulator MPPT 450A

Zestaw zawiera 14 monokrystalicznych paneli słonecznych, każdy o mocy 455W, oraz zaawansowany regulator ładowania o prądzie 450A firmy Victron Energy. Wszystkie niezbędne przewody i złącza są w komplecie, co zapewnia kompleksową instalację. Ten system działa jak stacjonarna elektrownia słoneczna, zdolna zasilać urządzenia jednofazowe, a przy odpowiednich akumulatorach, również trójfazowe. Może pełnić rolę głównego źródła energii dla domów, a także stanowić alternatywę dla tradycyjnych systemów solarnych z magazynem energii. Zestaw może pracować zarówno w trybie wyspowym, jak i sieciowym.

Efektywność systemu i zasada działania

Energia elektryczna jest generowana przez panele słoneczne z promieniowania słonecznego i przesyłana do regulatora ładowania za pomocą kabli solarnych. Regulator dba o prawidłowe ładowanie akumulatora, zabezpieczając go przed prądem wstecznym i nadmiernym ładowaniem. Zgromadzona energia w akumulatorze może być używana do zasilania przetwornicy, która konwertuje napięcie stałe 12V na napięcie sieciowe 230V. System automatycznie wykorzystuje energię bezpośrednio z paneli, gdy akumulator jest pełny, zapewniając maksymalną efektywność pracy.

Zestaw zawiera:

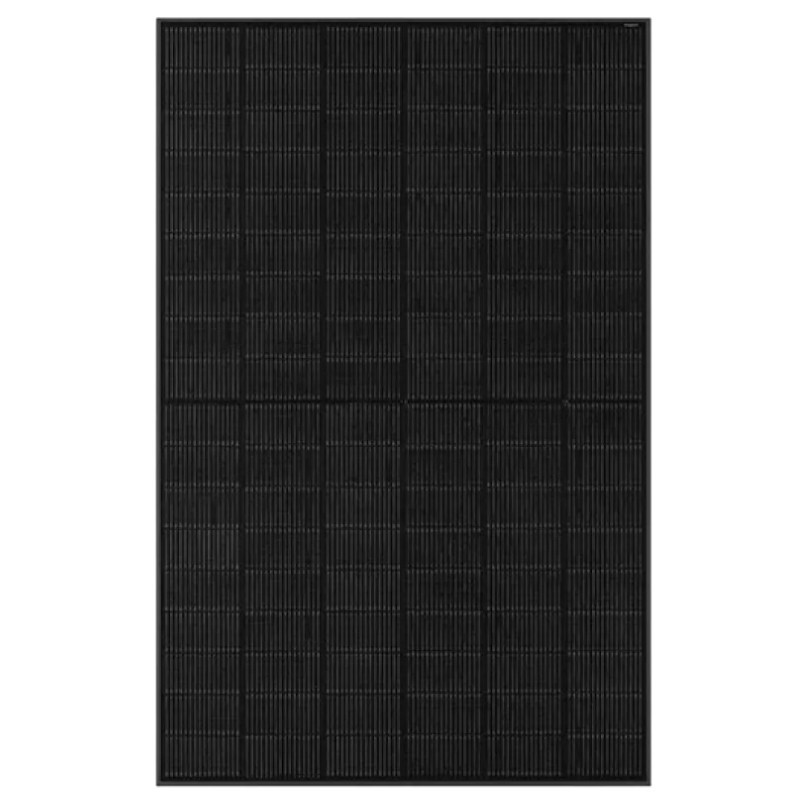

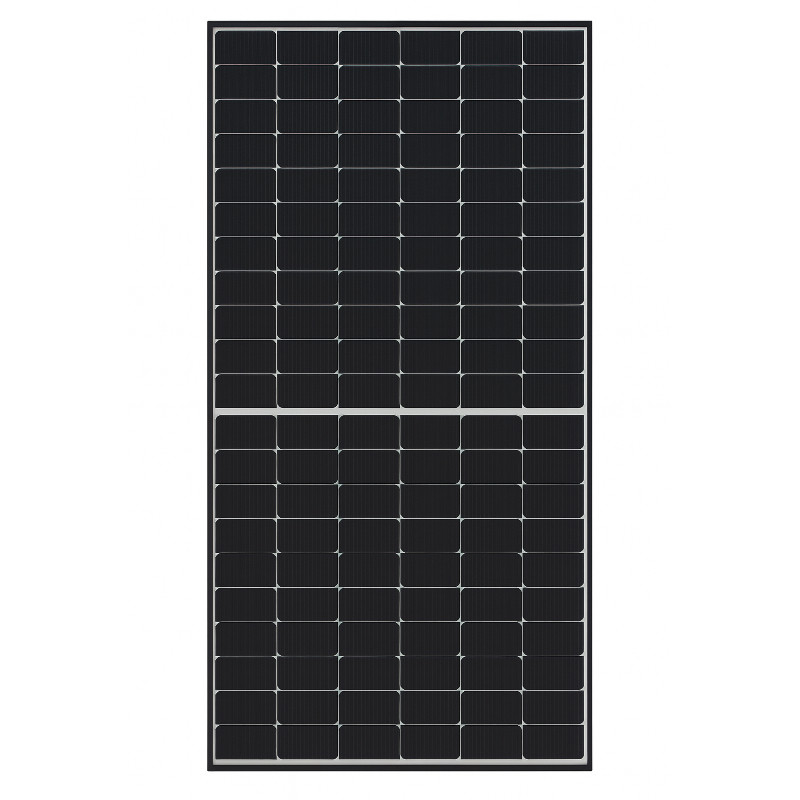

14 x Panel słoneczny JA Solar JAM54D40 BIFACIAL 455W LB

Specyfikacja Techniczna:

• Parametry / Model: 455W JAM54D40 BIFACIAL LB
• Moc maks. znamionowa (Pmax): 455 W
• Napięcie jałowe (Voc): 39,50 V
• Maksymalne napięcie zasilania (Vmp): 33 V
• Maksymalny prąd (Imp): 13,79 A
• Prąd zwarciowy (Isc): 14,56 A
• Sprawność modułu: 22,8%
• Tolerancja mocy: 0 ~ +5 W
• Współczynnik temperaturowy Isc: +0,046%/°C
• Współczynnik temperaturowy Voc: -0,260%/°C
• Współczynnik temperaturowy Pmax: -0,300%/°C
• STC: Irradiancja 1000W/m², temperatura ogniwa 25°C, wsp. masy powietrza 1,5G

Charakterystyka elektryczna przy współczynniku nasłonecznienia 10%

• Moc maks. znamionowa (Pmax): 491 W
• Napięcie jałowe (Voc): 39,50 V
• Maksymalne napięcie pracy (Vmp): 32,99 V
• Prąd zwarciowy (Isc): 15,73 A
• Maksymalny prąd pracy (Imp): 14,89 A
• Stosunek napromieniowania (przód/tył): 10%

Dane techniczne

• Ogniwo: Mono-16BB
• Waga: 22 kg
• Wymiary: 1762±2 mm x 1134±2 mm x 30±1 mm
• Przekrój kabla: 4 mm² (IEC), 12 AWG (UL)
• Liczba ogniw: 108 (6×18)
• Skrzynka przyłączowa: IP68, 3 diody
• Złącze: QC 4.10-351 / MC4-EVO2A
• Długość kabla:
  • Orientacja pionowa: 300 mm (+) / 400 mm (−)
  • Orientacja pozioma: 1200 mm (+) / 1200 mm (−)

Warunki pracy

• Maksymalne napięcie układu: 1500 V DC
• Temperatura pracy: -40 °C ~ +85 °C
• Maks. prąd znamionowy bezpiecznika szeregowego: 30 A
• Maks. obciążenie statyczne przód: 5400 Pa
• Maks. obciążenie statyczne tył: 2400 Pa
• NOCT: 45±2 °C
• Bificjalność: 80%±10%
• Klasa odporności na ogień: UL Type 38

Panel słoneczny JA Solar 455W JAM54D40 BIFACIAL LB to wysokowydajna jednostka fotowoltaiczna, zaprojektowana z wykorzystaniem technologii bifacialnej, która pozwala na zbieranie energii nie tylko z przedniej, ale także z tylnej strony panelu, dzięki czemu zwiększa efektywność produkcji energii.

Z mocą 455W panel oferuje doskonały stosunek wydajności do powierzchni, co sprawia, że jest idealnym rozwiązaniem dla instalacji domowych, komercyjnych oraz przemysłowych.

Panel charakteryzuje się wysoką odpornością na warunki atmosferyczne i zapewnia długoterminową stabilność. Dzięki zastosowaniu nowoczesnych materiałów i technologii, takich jak monokrystaliczne ogniwa i zaawansowany design, panel jest w stanie uzyskać wyższe wyniki mocy, zwłaszcza w warunkach, gdzie światło odbite z powierzchni gruntu lub innych obiektów może dodatkowo wspierać produkcję energii.

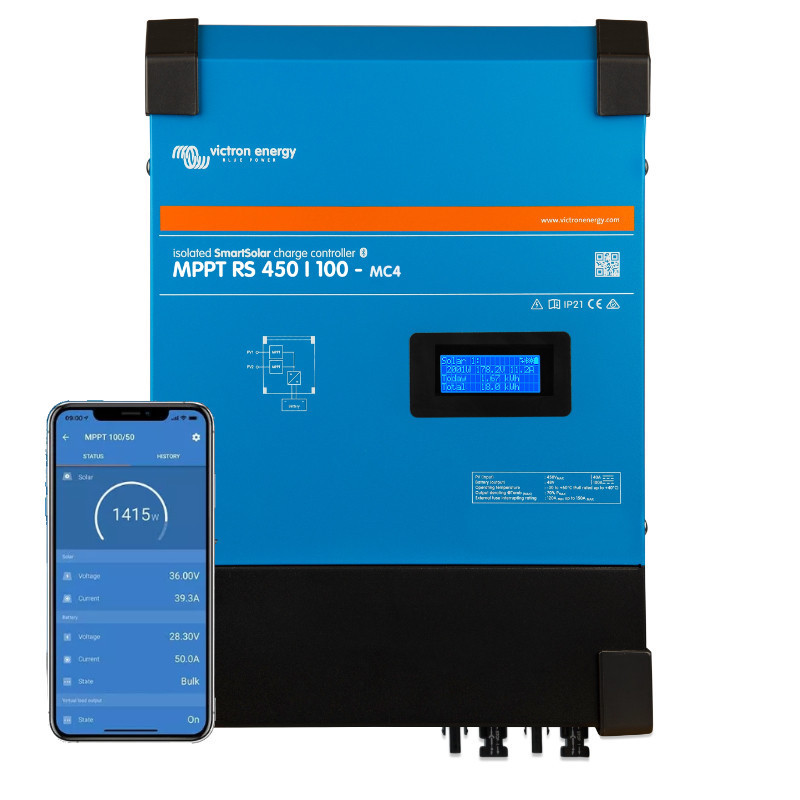

Regulator ładowania SmartSolar MPPT RS 450V/100A MC4

Specyfikacja:

Model: MPPT Smart Solar 450V | 100A MC4

• Napięcie akumulatora: 48 V
• Prąd znamionowy ładowania: 100 A
• Napięcie ładowania „absorpcja”: Ustawienie domyślne: 57,6 V (regulowane)
• Napięcie ładowania „float”: Ustawienie domyślne: 55,2 V (regulowane)
• Programowalny zakres napięcia: Minimum: 36 V, Maksimum: 60 V
• Algorytm ładowania: Wielostopniowy adaptacyjny (regulowany)
• Czujnik temperatury akumulatora: W zestawie
• Maksymalna wydajność: 96%

Solar:

• Maksymalne napięcie stałe PV: 450 V
• Napięcie rozruchowe: 120 V
• Zakres napięcia roboczego MPPT: 65 V – 450 V
• Liczba urządzeń śledzących: 2
• Maksymalny prąd wejścia operacyjnego PV: 18 A na tracker
• Maksymalny prąd zwarciowy PV: 20 A na tracker
• Maksymalna moc ładowania na wyjściu DC: 4000 W na tracker (5760 W total)
• Maksymalna wielkość matrycy PV na jeden tracker: 7200 Wp (450 V x 20 A)
• Poziom awaryjny izolacji PV: 100 kΩ

Ogólne:

• Zsynchronizowana praca równoległa: Tak, do 25 jednostek z VE.Can
• Programowalny przekaźnik: Tak
• Ochrona: Odwrotna polaryzacja PV, Zwarcie na wyjściu, Nadmierna temperatura
• Transmisja danych: Port VE.Direct, port VE.Can & Bluetooth
• Częstotliwość Bluetooth: 2402 – 2480 MHz
• Moc Bluetootha: 4 dBm
• Port analogowy/cyfrowy ogólnego przeznaczenia: Tak, 2x
• Zdalne włączanie/wyłączanie: Tak
• Zakres temperatury pracy: -40°C do +60°C (chłodzenie wspomagane wentylatorem)
• Wilgotność (bez kondensacji): Maks. 95%

Inne:

• Materiał i kolor: Stal, niebieski RAL 5012
• Kategoria ochrony: IP21
• Podłączenie akumulatora: Sworznie M8
• Zaciski mocy Wejście PV: Złącza śrubowe 2,5….16mm²
• Waga: 7,9 kg
• Wymiary (h x w x gł): 442 x 310 x 127 mm
• Bezpieczeństwo: EN-IEC 62109-1, EN-IEC 62109-2

Regulator SmartSolar MPPT RS 450V/100A MC4 to niezawodny wybór do dużych systemów solarnych, oferujący zaawansowane funkcje optymalizacji ładowania oraz pełną kompatybilność z różnorodnymi typami akumulatorów. Dzięki technologii MPPT oraz innowacyjnym funkcjom monitorowania, użytkownicy mogą mieć pewność, że ich system będzie działał efektywnie i bezpiecznie przez długie lata. Szeroka gama dostępnych akcesoriów oraz opcje zdalnego sterowania sprawiają, że jest to idealne rozwiązanie dla wymagających użytkowników systemów fotowoltaicznych.



Przewód solarny i złącze szeregowe MC4

Do zestawu dołączono wysokiej jakości przewody solarne, które ułatwiają połączenie paneli z regulatorem ładowania. Przewody są odpowiednio zabezpieczone podwójną izolacją i odporne na promieniowanie UV, co zapewnia ich długotrwałą wytrzymałość. Każdy zestaw zawiera 5 metrów przewodu czerwonego i 5 metrów przewodu czarnego. Istnieje możliwość przedłużenia przewodów, dokupując dodatkowe odcinki, co pozwala na elastyczne dostosowanie instalacji do potrzeb użytkownika.
