Multi HS19 Solar 15k

Multi HS19 Solar 15k to trójfazowy, hybrydowy przetwornik/ładowarka Victron Energy przeznaczony do montażu w standardowej szafie rack 19 cali. W jednym urządzeniu łączy zasilanie 3-fazowe, ładowanie akumulatorów oraz zintegrowane śledzenie punktu mocy maksymalnej (MPPT) paneli fotowoltaicznych.

Zaprojektowany dla systemów wysokonapięciowych 650-1000 V, oferuje moc ciągłą 15 kW oraz moc ładowania do 33 kW (przy 800 V) przy sprawności sięgającej 98%. Cztery niezależne trackery MPPT obsługują do 32 kW mocy z paneli słonecznych, z maksymalnym napięciem wejściowym MPPT 600 V i sprawnością MPPT 99%.

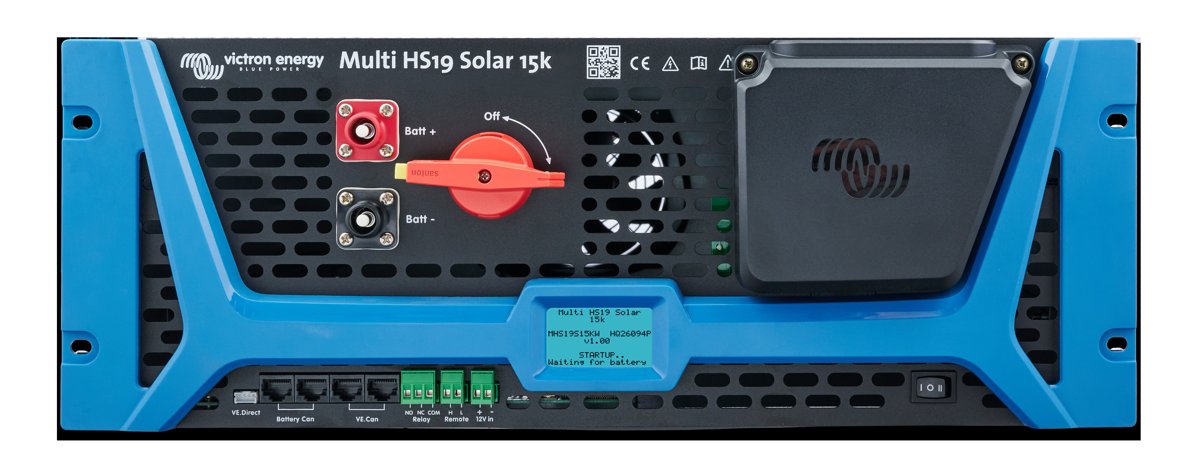

Urządzenie wyposażono we wbudowany wyświetlacz oraz interfejsy komunikacyjne Bluetooth, VE.Can i Battery CAN-bus, co ułatwia integrację, monitoring i konfigurację systemu. Masa 26,5 kg. Objęty 5-letnią gwarancją standardową Victron Energy.

Dane techniczne

• Moc pozorna / znamionowa: 15 kVA / 15 kW
• Moc ciągła wyjściowa (do 40°C): 15 kW
• Moc szczytowa: 22 kW (5 s)
• Szczytowy prąd AC inwertera: 32 A (5 s)
• Ciągły prąd AC na fazę: 22 A RMS
• Napięcie AC: 400 Vac ±10%, 3-fazowe
• Częstotliwość AC (zakres): 50/60 Hz (45–65 Hz)
• Zniekształcenia harmoniczne (THD): <3%
• Maksymalna sprawność: 98%
• Pobór mocy bez obciążenia (przy 650 V): 50 W
• Przyłącza AC: L1, L2, L3, N, PE
• Liczba wejść / wyjść AC: 1 wejście / 2 wyjścia
• Maks. prąd wejściowy AC i przelotowy: 32 A
• Maksymalne napięcie obwodu otwartego (Voc): 600 V
• Maks. prąd zwarciowy / MPP na string: 13,5 A / 13,5 A

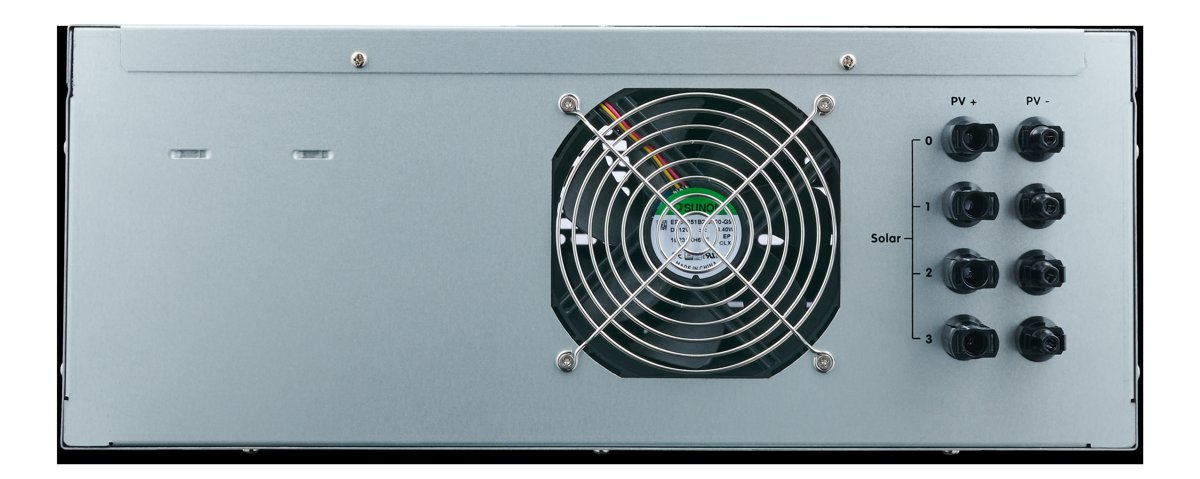

• Liczba niezależnych trackerów / stringów: 4 / 4
• Zakres napięcia pracy MPPT: 100–600 V
• Minimalne napięcie solarne do rozruchu: 300 V
• Maksymalna moc na string: 8 kW (32 kW łącznie)
• Sprawność MPPT: 99%
• Zakres napięcia pracy akumulatorów: 650–1000 V
• Maksymalny prąd rozładowania: 25 A
• Maksymalny prąd ładowania: 41 A (do 33 kW przy 800 V)
• Komunikacja z akumulatorem: CAN
• Obsługiwane akumulatory: Akumulatory wspierające Victron HV Protocol
• Praca równoległa: Nie
• Kategoria przepięciowa: PV II / AC III
• Warunki środowiskowe: Wewnątrz, klimatyzowane
• Zabezpieczenia: Przepięciowe PV / nadprądowe PV / rezystancja izolacji DC / monitor prądu różnicowego / nadprądowe AC
• Temperatura pracy: 0 do +60°C (pełna moc do 40°C)
• Chłodzenie: Wymuszone powietrzem
• Maksymalna wysokość n.p.m.: 2000 m
• Wilgotność (bez kondensacji): 95%
• Stopień ochrony: IP20
• Przekaźnik programowalny: Tak (3 A, do 30 Vdc)
• Zacisk zdalnego wł./wył.: Tak
• Komunikacja danych: 1× port battery CAN, 1× VE.Can, VE.Direct, Bluetooth
• Wysokość rack 19″ / głębokość / masa: 4U / 70 cm / 26,5 kg
• Złącza AC: Sprężynowe push-in: kabel sztywny 0,2–10 mm², elastyczny 0,25–6 mm²
• Złącza DC: 5,7 mm Surlok
• Złącza MC4: Staubli PV-ADBP4-S2-UR-2,5 (żeńskie) / PV-ADSP4-S2-UR-2,5 (męskie)
• Bezpieczeństwo elektryczne: EN-IEC 62109-1, EN-IEC 62109-2, stopień zanieczyszczenia 2
• Emisja / odporność: EN-IEC 61000-3-11, 61000-3-12; IEC 61000-6-1, 61000-6-2, 61000-6-4
• Kod produktu: PMR803150300
• Karta katalogowa: Pobierz (EN)
