Panel słoneczny 6x455W z regulatorem ładowania 100A MPPT 24V to zaawansowane rozwiązanie energetyczne, które zapewnia efektywne przekształcanie promieni słonecznych w energię elektryczną. Dzięki nowoczesnej technologii regulatora MPPT, system ten działa optymalnie nawet w trudnych warunkach pogodowych, zwiększając wydajność energetyczną w różnych porach dnia. To idealne rozwiązanie do zasilania urządzeń domowych i turystycznych, takich jak lodówki, pompy czy systemy oświetlenia, gwarantując stabilne źródło energii w każdym miejscu.

Napięcie zasilania – 24V

Zestaw generuje napięcie 24V prądu stałego, co pozwala na zasilanie szerokiej gamy urządzeń, od ładowarek do smartfonów, po bardziej zaawansowany sprzęt elektroniczny. Odpowiednie akcesoria, jak ładowarki, są niezbędne do wykorzystania energii w pełni.

System fotowoltaiczny jest stworzony z myślą o użytkownikach, którzy preferują samodzielny montaż. Instrukcja i schemat instalacji są dołączone, a przewody zostały fabrycznie przygotowane, co upraszcza cały proces. Wymagane narzędzia to jedynie podstawowy śrubokręt i klucz oczkowy, dzięki czemu instalacja przebiega sprawnie i bezproblemowo.

Zaawansowany regulator ładowania MPPT analizuje prąd i napięcie paneli, aby ustawić optymalny punkt mocy. Dzięki temu system działa efektywnie nawet przy słabym nasłonecznieniu, np. podczas wschodu lub zachodu słońca. W porównaniu do tradycyjnych rozwiązań PWM, ten regulator zwiększa wydajność energetyczną o 25%.

Specyfikacja paneli

Zestaw obejmuje sześć paneli słonecznych, które można łatwo połączyć – trzy łączy się szeregowo, a pozostałe trzy równolegle. Panele monokrystaliczne cechują się wysoką sprawnością i długowiecznością, co czyni je niezawodnym źródłem energii na długie lata. Oparte na technologii ogniw połówkowych, mają zmniejszone straty mocy i są odporne na zacienienie, co przekłada się na wydajniejsze działanie w różnych warunkach pogodowych.

Zasada działania

Panele generują energię z promieni słonecznych, która następnie trafia do regulatora, a stamtąd do akumulatora (brak w zestawie). W ten sposób zgromadzona energia może być przekształcona za pomocą przetwornicy na prąd o napięciu 230V, co umożliwia zasilanie standardowych urządzeń domowych.

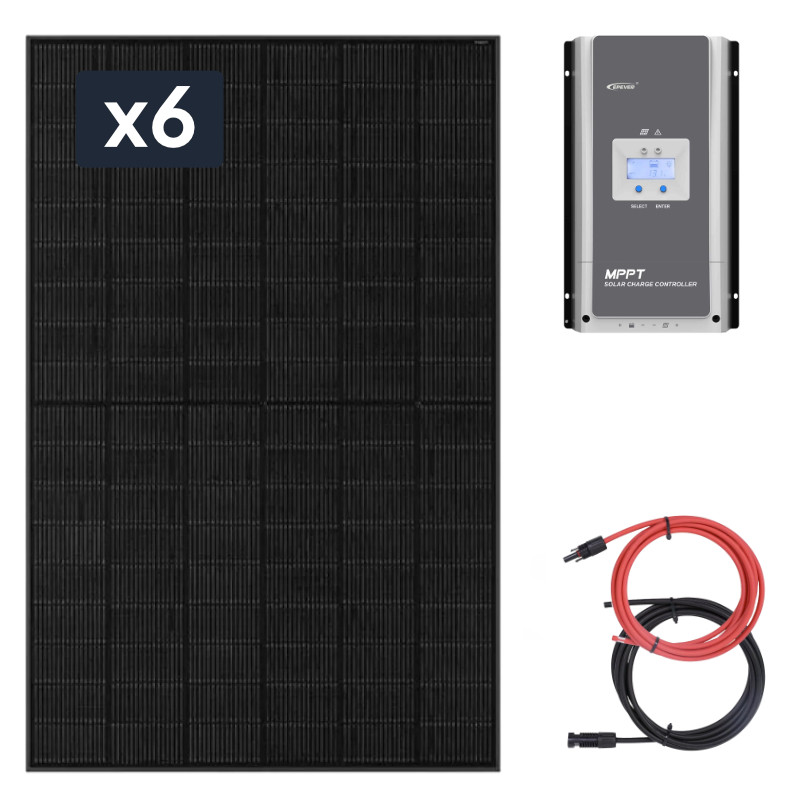

Zestaw zawiera:

6 x Panel słoneczny JA Solar JAM54D40 BIFACIAL 455W LB

Specyfikacja Techniczna:

• Parametry / Model: 455W JAM54D40 BIFACIAL LB
• Moc maks. znamionowa (Pmax): 455 W
• Napięcie jałowe (Voc): 39,50 V
• Maksymalne napięcie zasilania (Vmp): 33 V
• Maksymalny prąd (Imp): 13,79 A
• Prąd zwarciowy (Isc): 14,56 A
• Sprawność modułu: 22,8%
• Tolerancja mocy: 0 ~ +5 W
• Współczynnik temperaturowy Isc: +0,046%/°C
• Współczynnik temperaturowy Voc: -0,260%/°C
• Współczynnik temperaturowy Pmax: -0,300%/°C
• STC: Irradiancja 1000W/m², temperatura ogniwa 25°C, wsp. masy powietrza 1,5G

Charakterystyka elektryczna przy współczynniku nasłonecznienia 10%

• Moc maks. znamionowa (Pmax): 491 W
• Napięcie jałowe (Voc): 39,50 V
• Maksymalne napięcie pracy (Vmp): 32,99 V
• Prąd zwarciowy (Isc): 15,73 A
• Maksymalny prąd pracy (Imp): 14,89 A
• Stosunek napromieniowania (przód/tył): 10%

Dane techniczne

• Ogniwo: Mono-16BB
• Waga: 22 kg
• Wymiary: 1762±2 mm x 1134±2 mm x 30±1 mm
• Przekrój kabla: 4 mm² (IEC), 12 AWG (UL)
• Liczba ogniw: 108 (6×18)
• Skrzynka przyłączowa: IP68, 3 diody
• Złącze: QC 4.10-351 / MC4-EVO2A
• Długość kabla:
  • Orientacja pionowa: 300 mm (+) / 400 mm (−)
  • Orientacja pozioma: 1200 mm (+) / 1200 mm (−)

Warunki pracy

• Maksymalne napięcie układu: 1500 V DC
• Temperatura pracy: -40 °C ~ +85 °C
• Maks. prąd znamionowy bezpiecznika szeregowego: 30 A
• Maks. obciążenie statyczne przód: 5400 Pa
• Maks. obciążenie statyczne tył: 2400 Pa
• NOCT: 45±2 °C
• Bificjalność: 80%±10%
• Klasa odporności na ogień: UL Type 38

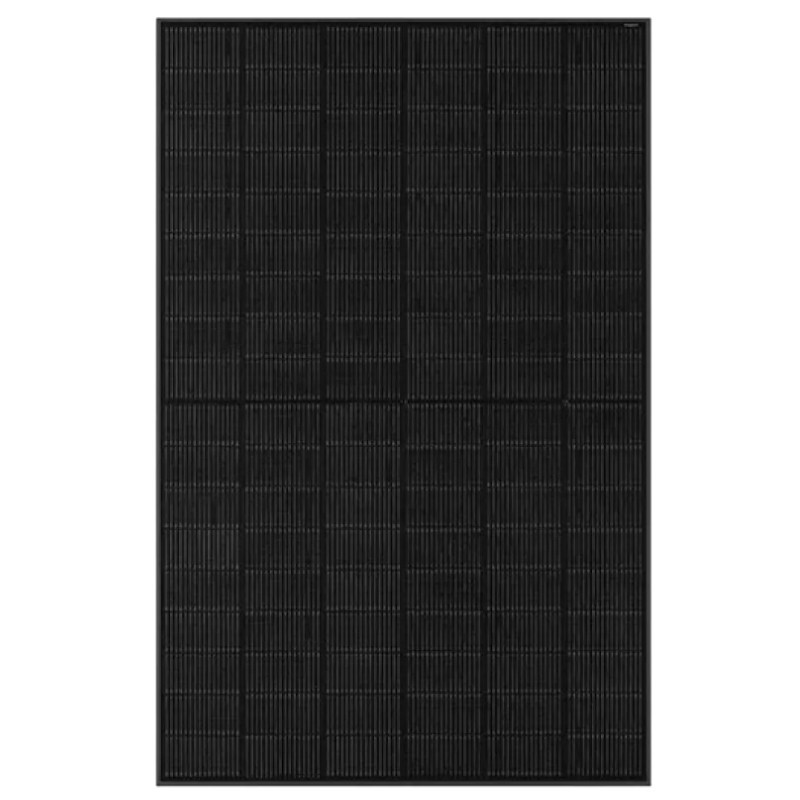

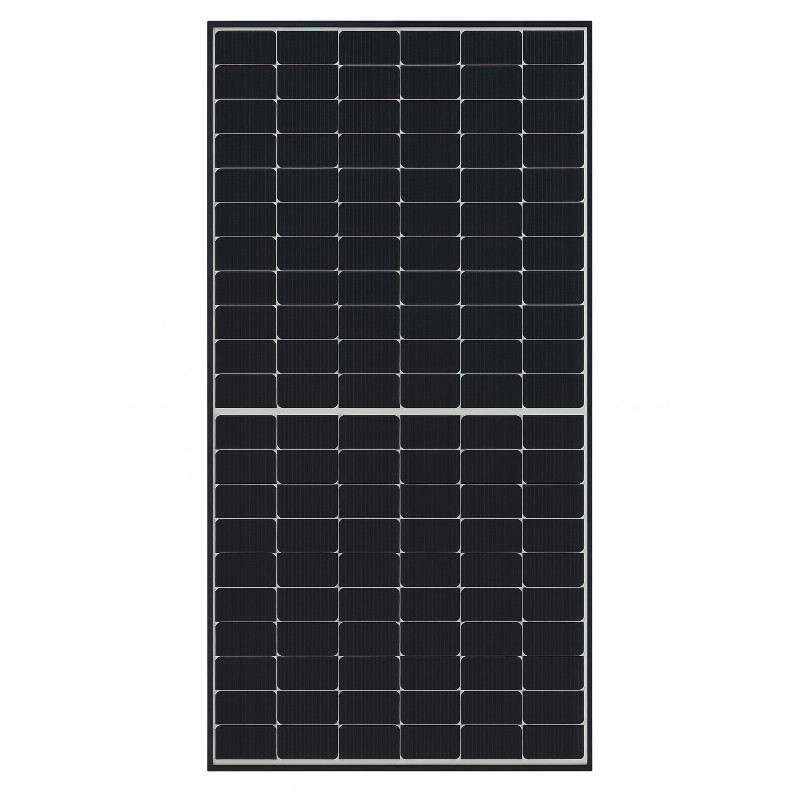

Panel słoneczny JA Solar 455W JAM54D40 BIFACIAL LB to wysokowydajna jednostka fotowoltaiczna, zaprojektowana z wykorzystaniem technologii bifacialnej, która pozwala na zbieranie energii nie tylko z przedniej, ale także z tylnej strony panelu, dzięki czemu zwiększa efektywność produkcji energii.

Z mocą 455W panel oferuje doskonały stosunek wydajności do powierzchni, co sprawia, że jest idealnym rozwiązaniem dla instalacji domowych, komercyjnych oraz przemysłowych.

Panel charakteryzuje się wysoką odpornością na warunki atmosferyczne i zapewnia długoterminową stabilność. Dzięki zastosowaniu nowoczesnych materiałów i technologii, takich jak monokrystaliczne ogniwa i zaawansowany design, panel jest w stanie uzyskać wyższe wyniki mocy, zwłaszcza w warunkach, gdzie światło odbite z powierzchni gruntu lub innych obiektów może dodatkowo wspierać produkcję energii.

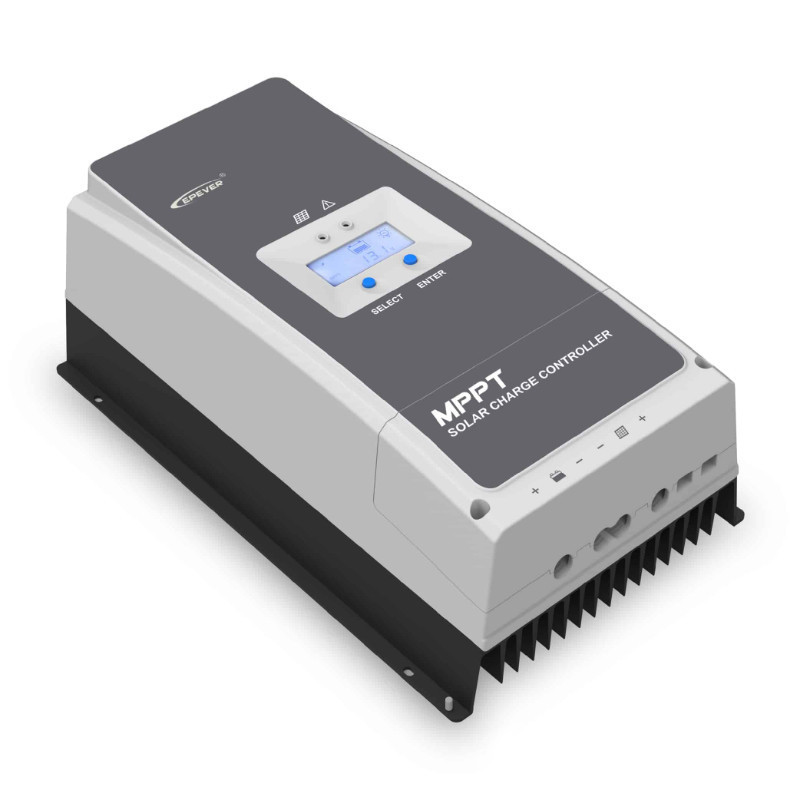

Regulator ładowania EPEVER MPPT Tracer 10420AN 100A

Specyfikacja Techniczna:

• Nominalne napięcie systemu: 12/24/36/48VDC (Auto)
• Typ Baterii: Kwasowo-ołowiowy (uszczelniony/żelowy/zalany), lit (LiFePO4/Li(NiCoMn)O2), użytkownik
• Zakres napięcia wejściowego akumulatora: 8V ～ 68V
• Znamionowy prąd ładowania: 100A
• Znamionowa moc ładowania:
  • 1250W (12V)
  • 2500W (24V)
  • 3750W (36V)
  • 5000W (48V)
• Maks. sprawność konwersji: 98.50%
• Wydajność śledzenia MPPT: ≥99.5%
• Maks. napięcie obwodu otwartego PV:
  • 200V (przy minimalnej temperaturze)
  • 180V (przy minimalnej temperaturze pracy)
• Zakres napięcia MPPT: (Napięcie akumulatora + 2V) ～ 144V
• Napięcie wyrównawcze:
  • Uszczelniony: 14.6V
  • Zalany: 14.8V
  • Użytkownik: 9-17V
• Zwiększenie napięcia:
  • Gel: 14.2V
  • Uszczelniony: 14.4V
  • Zalany: 14.6V
  • Użytkownik: 9-17V
• Napięcie podładowywania:
  • Gel/Sealed/Flooded: 13.8V
  • Użytkownik: 9-17V
• Napięcie ponownego podłączenia niskiego napięcia:
  • Gel/Sealed/Flooded: 12.6V
  • Użytkownik: 9-17V
• Napięcie rozłączające niskiego napięcia:
  • Gel/Sealed/Flooded: 11.1V
  • Użytkownik: 9-17V
• Samozużycie:
  • 98mA (12V)
  • 60mA (24V)
  • 50mA (36V)
  • 46mA (48V)
• Kompensacja temperatury (dla akumulatora kwasowo-ołowiowego): -3mV/℃/2V (domyślnie)
• Wilgotność względna: 5% to 95% (bez kondensacji)
• Bariera ochronna: IP20
• Interfejs komunikacyjny: RS485 (5VDC/200mA, dwa porty RJ45 w równoległym układzie)
• Uziemienie: Wspólny negatywny
• Wymiary (DxSxW): 394×242×143 mm
• Waga: 7.4 kg

Przewód solarny do połączenia instalacji 4mm2 – 2x20m (40m)

Złącze szeregowe MC4

W zestawie znajdują się wysokiej jakości przewody solarne o przekroju 4mm2 i długości 40 metrów (2x20m). Złącza MC4 zapewniają bezstratne połączenie paneli z regulatorem, gwarantując hermetyczne i bezpieczne połączenia. W razie potrzeby, przewody mogą zostać przedłużone, a dodatkowe złącza są dostępne na zamówienie.
